製品情報

水/水溶液専用 4-ラジアルピストンタイプ流量計

(21MPa耐圧)

P234MZ

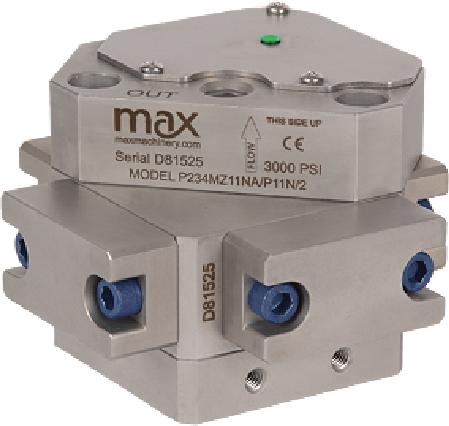

画像:P234MZのイメージ
信号出力
5180p/cc 5V電圧パルス/±10VDC/±4-20mA
※PLC/DAS/Data Logging 対応

概要

MODEL 234MZは、水及び水溶性液(腐食性ケミカル溶液含む)対応高精度微小流量計です。
MAX社独特の計量及び検出技術によるシンクロナイズリンクされたベアリングレス、精密4-ラジアルピストンの回転計量により1cc/minから2000cc/minの広域流量範囲を低圧損で流量測定が出来ます。検出はホールセンサCPU演算ソフト技術により高精度、高分解能、高速応答で安定した5V電圧パルス、±10VDC/±4-20mAアナログ出力されます。
また、各種吐出ポンプ固有の脈動減衰機能を装備しており安定した流量測定及びPLC制御等及び信号後処理対応が容易になります。

特徴

  • 広域流量レンジを低圧損・高精度流量測定
  • 高分解能・高速応答で安定した流量測定及び制御が可能
  • 180cc/p5V電圧パルス出力、±10VDC電圧/±4-20mA電流アナログ出力対応(16ポイントリニアリズ補正)
  • 正/逆流量測定可能
  • 使用液温度:5 ~ 90 ℃ / 雰囲気温度:5 ~ 80 ℃
  • 耐圧:21 MPa

用途

  • 逆浸透膜(Revers Osmosis process plant)
  • バルブテスト(バルブ製造プラント)
  • リークテスト(プロセス及び生産リークテスト)
  • ケミカルインジェクションシステム / 腐食性ケミカル溶液
  • 洗浄・消毒用過酸化物
  • 樹脂硬化剤用MEKP等の微小流量測定及び制御

※注意:塩化物・塩素を含む液及びCIP規格の飲料水/食品/製薬では使用できません。

流量校正トレーサビリティー

  • N.I.S.T. (National Institute of Standards and Technology)
  • ANSI NCL Z-540-1
  • 適合規格:MIL-STD-45662A、SAE、FAA
