製品情報

4-ラジアルピストンタイプ流量計

(使用液粘度:0.5〜5000cps)

(圧力:21MPa 温度:−40〜225℃)

Pシリーズ

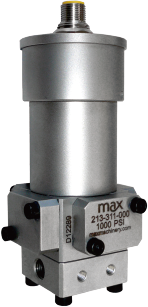

画像:Model P213のイメージ
Model P213

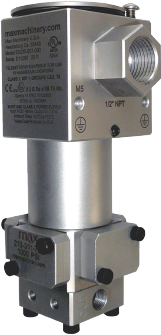

画像:Model P213(防爆)のイメージ
Model P213(防爆)

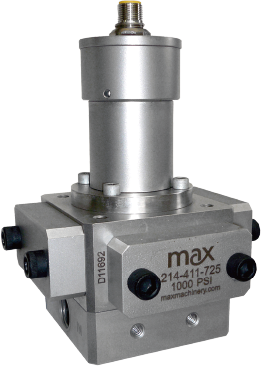

画像:Model P214のイメージ
Model P214

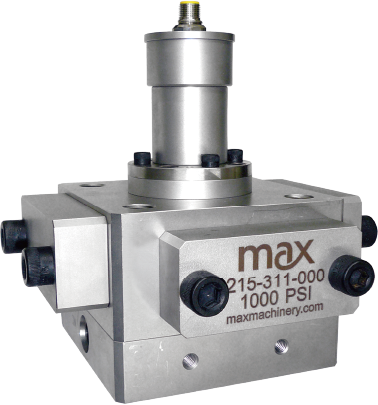

画像:Model P215のイメージ
Model P215
流量検出部
Model P213 : 1〜1800cc/min
Model P214 : 0.005〜10L/min
Model P215 : 0.05〜35L/min
信号出力
5V電圧パルス/±10VDC/±4-20mA
※PLC/DAS/Data Logging 対応

概要

他に類を見ない1000:1以上の広域流量レンジャビリティーを低圧損で0.5cc/min微小流量から35L/minの流量を高確度で高い繰り返し精度で流量測定が可能です。 精密加工公差(±0.0012mm)を持つ4個の精密計量ピンストンAssy接続のクランクシャフトの回転角度を独特のホール素子で検出、CPUとソフト演算処理により高分解能、高速応答で安定性の良いパルス出力、アナログ出力されます。

MODEL Pトランスミッター

MAX社高精度流量計出力は、定常流量測定、過渡的な流量測定および定量吐出量制御に対応した下記のパルス出力機能を装備しています。

1.高分解能パルス出力:流量表示およびPLC/DASデータ処理に最適に対応したFactor(P/CC)の変更可能。
2.高速応答(制御系仕様に応じた応答1~250mSec任意設定可能)、ポンプ固有の変動特性を減衰、16ポイントリニアライズ補正等の機能を流量計トランスミッター部に装備され安定した高性能の流量測定および制御を達成することが可能となります。

MODEL Pトランスミッターは、流量計測の精度をより向上させるために開発されたトランスミッターです。本トランスミッター内部には“16ポイントリニアリゼーション”の補正回路が装備されております。これにより読取値±0.2%以下の精度で流量計測が可能になります。
また、本トランスミッターにはMAX社が独自に開発した“Hall Effect センサー”と“高速演算マイクロプロセッサー”が採用されています。これにより流量検出部内部のマグネットの回転位置を追跡し、流量に正確に比例した周波数を生成します。出力信号は高分解能(1000 PULSES/REV.)、高速応答で安定したパルス信号が出力されるため、今までに無い正確な流量計測が可能になります。特に、微小流量域で安定した流量計測を要求されるアプリケーションの場合に最良のデータをご提供できます。

特徴

  • 精度:読取値±0.2%以下(16ポイント・リニアリゼーションによる出力信号補正)
  • 応答:1~250mSec
  • 高精密加工技術と独特のPositive Displacement技術
  • 微小流量(1cc/min)の計測可能 [Model 213型]
  • 1:1000 以上の広い流量測定範囲と低圧力損失
  • 高分解能/高速応答のパルス出力 (1000 PULSES/REV.)
  • 独自の信号補正アルゴリズムによるノイズの無いきれいな周波数信号
  • ANTI-DITHER BUFFER機能(微量の液体変動や振動による逆流出力の防止)
  • オプション仕様により様々な計測条件に対応(耐圧:21MPa,使用流体温度:215℃)
  • 低粘度から高粘度液体の測定0.5cps~1000cps以上
  • 流体の温度、粘度変化に対して許容精度を維持
  • SUS製コンパクトサイズ

用途

  • 二輪、四輪、バス・トラック、建機、チェーンソー・農機・ジェネレーター等汎用エンジン、航空機、マリン・Bunker C重油、Bio燃料エンジン等の内燃機関エンジンの燃料流量
  • 自動車燃料系機能部品(低・高圧インジェクター、ポンプ流量性能等)及び駆動系機能部品(ブレーキ液量、ATF、CVT、エンジンオイル等)の流量測定
  • AdBlue、Diesel Exhaust Fluid(DRF)の微小流量測定及制御
  • 火力発電所、焼却炉等の燃料流量測定及び制御
  • 天然ガス/シェールガスの付臭剤の微小流量測定及び制御
  • 航空機及び産業用油圧サーボバルブ双方向流量性能試験及び各種油圧ライフサイクル耐久試験、油圧機能部品のリーク量測定等
  • 航空機/レジャー/スポーツ/産業用カーボンファィバー強化エポクシシーポリマー(CFRP)の流量測定及び制御、ウレタン材料、シーラント、接着剤、シリーコーン、各種樹脂等の高粘度高分子材料等の流量測定及び調合・ディスペンス
  • クリンゾル/シェルロース/各種添加剤、溶剤の流量測定
  • アスファルト(CIR)の流量測定及び制御
  • 水処理、各種化学プラント流量測定及び制御(防爆構造認定)

流量校正トレーサビリティー

  • N.I.S.T. (National Institute of Standards and Technology)
  • ANSI NCL Z-540-1
  • 適合規格:MIL-STD-45662A、SAE、FAA
