製品情報

ローターギアタイプ流量計

(使用液粘度:5〜10万cps)

Gシリーズ

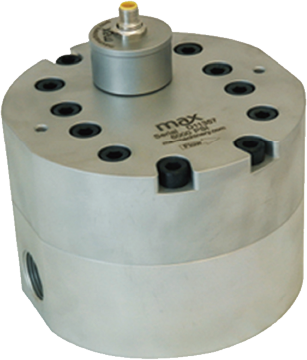

画像:Model G004のイメージ
Model G004

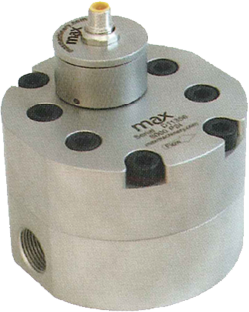

画像:Model G015のイメージ
Model G015
画像:Model G045のイメージ
Model G045
画像:Model G105のイメージ
Model G105
画像:Model G240のイメージ
Model G240
流量検出部
Model G004 : 0.004〜4L/min
Model G015 : 0.015〜15L/min
Model G045 : 0.04〜45L/min
Model G105 : 0.15〜105L/min
Model G240 : 0.25〜240L/min
信号出力
5V電圧パルス/±10VDC/±4-20mA
※PLC/DAS/Data Logging 対応

概要

MODEL “Gシリーズ”ギアタイプ高精度流量計は、様々な計測環境でより高精度に流量計測を行うために開発された、高性能かつコンパクトな容積型流量計です。
MMI社は本シリーズで多くの最新技術を採用し、今までに無い新しいギアタイプ流量計を完成させました。
本流量計はギアの歯数を数えて出力を行う従来の構造ではなく、直接ギアの回転ポジションを何千箇所と検出する独自のテクニックを使用しております。これにより従来のギアタイプ流量計と比べて20~50倍の高分解能出力/高速応答出力が可能となりました。
また、本流量計のギア部とボディ部の設計も見直され、圧力損失が最も低くなるように設計されております。
出力部にはMAX社の最新トランスミッター(Model 295)の技術を採用しております。本トランスミッターには精度補正機能(リニアライゼーション機能)を装備しており、自動的に出力信号を補正します。これにより広範囲の流量レンジで読取値±0.3%以下の精度を実現しております。
本流量計は様々な計測条件(低粘度/高粘度,低圧/高圧,低温/高温)に対応し、高精度かつ低圧力損失で流量計測を行うことが出来ます。特に高粘度の流体を扱う際に有効な流量計となります。
広い流量レンジャビリティーを低圧損で高確度で高い繰り返し精度で流量測定が可能です。
従来のギア流量計の歯車の検出とは違い、独特の2個のギア回転をホール素子で検出、CPUとソフト演算処理により従来の数十倍の高分解能で高速応答パルス出力、アナログ出力されます。
2個の精密ギアの流入及び排出部には独特に精密加工が施され低粘度から高粘度液の流入、排出がスムーズに流れるように独特の対策が施されております。

MODEL Gトランスミッター

MAX社高精度流量計出力は、定常流量測定、過渡的な流量測定および定量吐出量制御に対応した下記のパルス出力機能を装備しています。

1.高分解能パルス出力:流量表示およびPLC/DASデータ処理に最適に対応したFactor(P/CC)の変更可能。
2.高速応答(制御系仕様に応じた応答1~250mSec任意設定可能)、ポンプ固有の変動特性を減衰、16ポイントリニアライズ補正等の機能を流量計トランスミッター部に装備され安定した高性能の流量測定および制御を達成することが可能となります。

MODEL Gトランスミッターは、最新のトランスミッター(Model 295)と同等の性能を持ちながら、さらにコンパクトになった高性能トランスミッターです。本トランスミッター内部には“16ポイントリニアライゼーション”の補正回路が装備されております。これにより読取値±0.3%以下の精度で流量計測が可能になります。
本トランスミッターにはMAX社が独自に開発した“Hall Effect センサー”と“高速演算マイクロプロセッサー”が採用されています。これにより流量検出部内部の回転位置を正確に追跡し、流量に比例した周波数を生成します。出力信号は高分解能(1000 PULSES/REV.)、高速応答で安定したパルス信号が出力されるため、今までに無い正確な流量計測が可能になります。特に、微小流量域で安定した流量計測を要求されるアプリケーションの場合に最良のデータをご提供できます。

特徴

  • 高精密加工技術と独特のPositive Displacement技術
  • 精度:読取値±0.3%以下(16ポイント・リニアライゼーションによる高精度計測)
  • 広い流量測定範囲と低圧力損失
  • 耐圧:41.4MPa
  • 高分解能/高速応答のパルス出力 (1000 PULSES/REV.)
  • 独自の信号補正アルゴリズムによるノイズの無いきれいな周波数信号
  • ANTI-DITHER BUFFER機能(微量の液体変動や振動による逆流出力の防止)
  • オプション仕様により高温流量計測に対応(使用流体温度:160℃)
  • 低粘度から高粘度流体の計測可能(使用流体粘度:5cps~10万cps)
  • 流体の温度、粘度変化に対して許容精度を維持
  • コンパクトサイズ

用途

  • 二輪、四輪、バス・トラック、建機、チェーンソー・農機・ジェネレーター等汎用エンジン、航空機、マリン・Bunker C重油、Bio燃料エンジン等の内燃機関エンジンの燃料流量
  • 自動車燃料系機能部品(低・高圧インジェクター、ポンプ流量性能等)及び駆動系機能部品(ブレーキ液量、ATF、CVT、エンジンオイル等)の流量測定
  • AdBlue、Diesel Exhaust Fluid(DRF)の微小流量測定及制御
  • 火力発電所、焼却炉等の燃料流量測定及び制御
  • 天然ガス/シェールガスの付臭剤の微小流量測定及び制御
  • 航空機及び産業用油圧サーボバルブ双方向流量性能試験及び各種油圧ライフサイクル耐久試験、油圧機能部品のリーク量測定等
  • 航空機/レジャー/スポーツ/産業用カーボンファィバー強化エポクシシーポリマー(CFRP)の流量測定及び制御、ウレタン材料、シーラント、接着剤、シリーコーン、各種樹脂等の高粘度高分子材料等の流量測定及び調合・ディスペンス
  • クリンゾル/シェルロース/各種添加剤、溶剤の流量測定
  • アスファルト(CIR)の流量測定及び制御
  • 水処理、各種化学プラント流量測定及び制御(防爆構造認定)

流量校正トレーサビリティー

  • N.I.S.T. (National Institute of Standards and Technology)
  • ANSI NCL Z-540-1
  • 適合規格:MIL-STD-45662A、SAE、FAA
