瞬時積算流量表示計
(アプリケーションにより多機能ソフト内蔵)
CAN通信対応

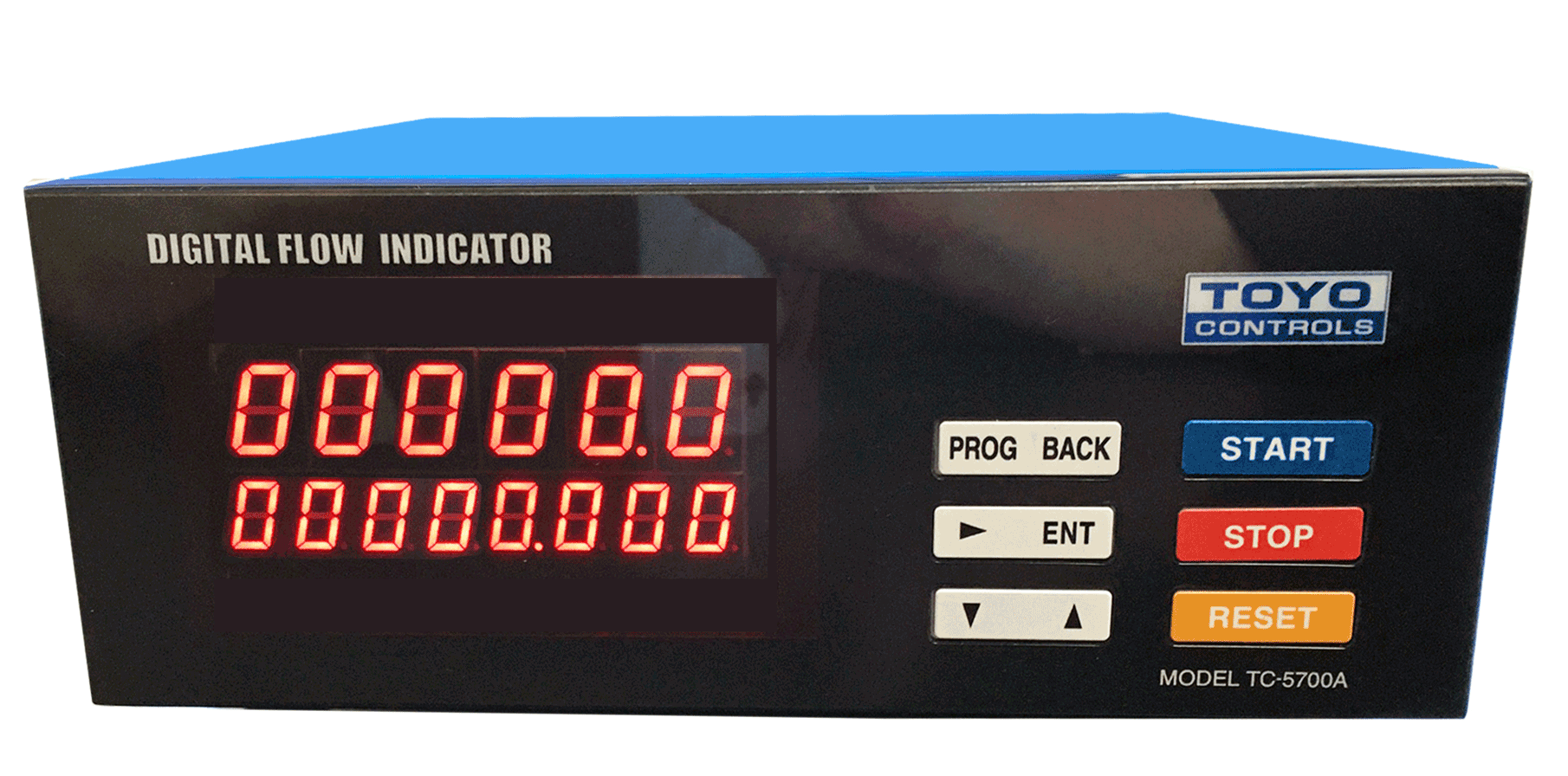

TC-5700シリーズ
特徴
- 出力更新時間を1msから、移動平均数を最大99回設定できます
- 瞬時流量計測のため計測周波数範囲 0.01Hz~100kHz
- 積算流量計測のため最大積算パルス数±47bit
- 3つの積算計測モード:マニュアルカウント/オートカウント/オートリピートカウント
マニュアルカウント:スタートキー入力からストップキー入力までの入力を積算出力
オートカウント:スタートから指定値に積算流量または積算時間が到達する毎にストップする
オートリピートカウント:スタートから指定値に積算流量または積算時間が到達する毎にストップ、スタートを繰返す - 積算モードの選択に関わらず、瞬時流量のアナログ出力を行います
- 流量センサ電源±12V/100mA
- センサ接続コネクタ:アンフェノール社製MS3102A14S-6S
- 入力方式:単相またはAB相信号、AB相信号の流れ方向(正逆)を設定で変更可能
- 瞬時流量アナログ出力1点、積算流量アナログ出力1点:±10Vアナログ信号(分解能55,000以上)※積算時間はアナログ出力対象になりません
- 積算パルス出力機能:分周出力設定で設定した数のパルスの入力がある毎にパルスを1発出力します
- 警報出力機能(コンパレータ出力):瞬時流量についてHigh/Low各1点、積算流量についてHigh/Low各1点、計4点出力
- 通信:RS-232CおよびUSB Type-Cシリアル通信は標準で実装してあります、プログラムの設定変更および表示データの読出しができます
- 通信(別売オプション):CAN通信をオプション追加できます、尚RS-232Cと同じコネクタを使用するため、RS-232Cは使用できません
- 電源:ACフリー
